Котел твердопаливний Edelmet 14 кВт

Котел твердопаливний Edelmet 14 кВт

Твердопаливний котел Edelmet потужністю 14 кВт призначений для обігріву 140 м². Товщина металу камери згоряння становить 6 мм. Теплообмінник котла виготовлений з високоякісної сертифікованої сталі 09Г2С. Високий ККД - 85%, завдяки покращеному відбору тепла димових газів. Можна регулювати сторони відкриття дверцят. Велика камера згоряння, яка дозволяє зручно закидати довгі поліна. Твердопаливний котел Еделмет має 3 варіанти підключення вентилятора до котла. Також є можливість підключення пелетного пальника. Тривалість згоряння разового завантаження палива від 8 до 12 годин. Універсальне підключення до автоматики: зверху і збоку. Ефективність теплообміну +20%, завдяки жаротрубному теплообміннику.

Котел моделі Edelmet виконано у формі паралелепіпеда з подвійними стінками. Основою котла є сталевий теплообмінник прямокутної форми, який складається з топки та верхнього трубного теплообмінника. Водяний об’єм котла (водяна сорочка) утворюється між зовнішніми стінками теплообмінника, топкою і газоходами. У нижній частині теплообмінника розміщена камера збору золи, яка обмежується з боків стінками теплообмінника, зверху – колосниковою решіткою, знизу – піддоном. Ззовні теплообмінник покритий шаром теплоізолюючого матеріалу і декоративною обшивкою, яка надає котлу естетичний вигляд.

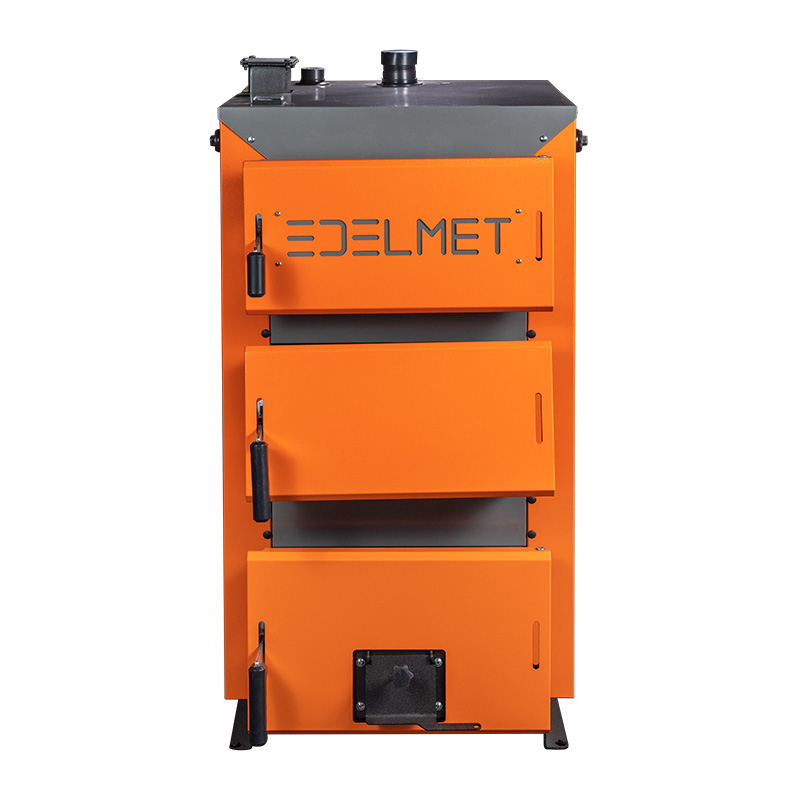

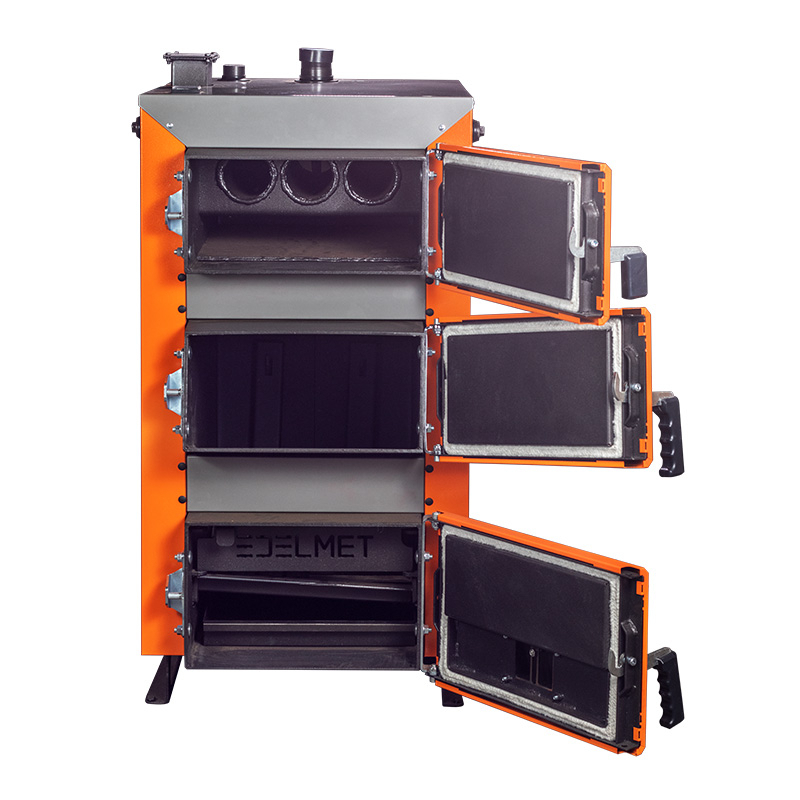

На передній панелі корпусу розміщено троє дверцят:

1. нижні – призначені для чищення камери збору золи, розпалу і подачі повітря;
2. середні – призначені для завантаження палива в топку;
3. верхні – призначені для обслуговування та чистки верхнього трубного теплообмінника.

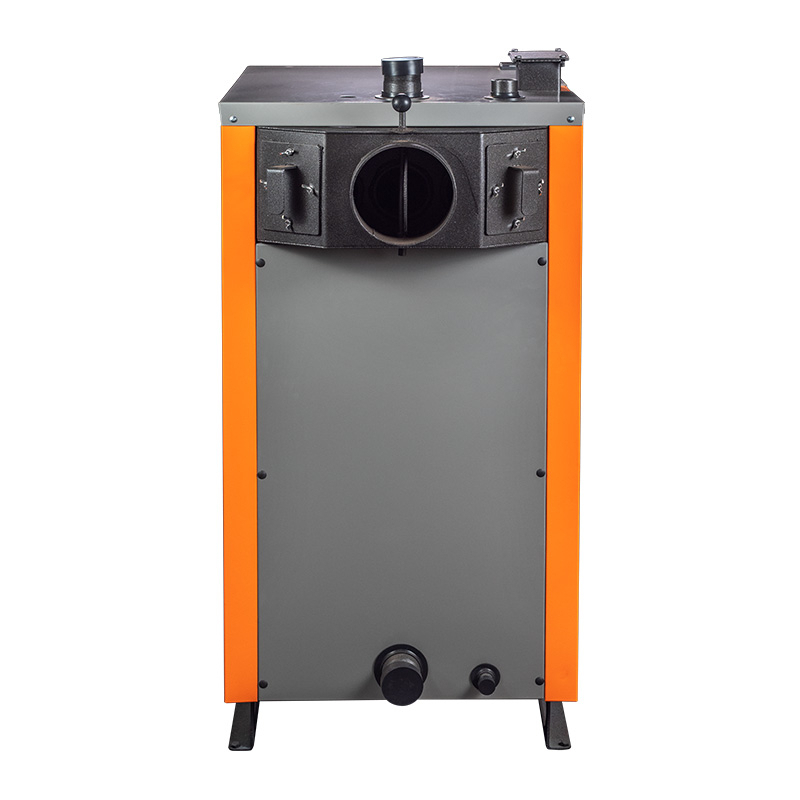

На задній стінці корпусу котла закріплений димар з шибером. По обидві сторони димаря розміщені ревізії для чистки.

Теплоізоляція котла - 70 мм. Для зменшення тепловтрат та зниження температури зовнішньої поверхні дверей, всі дверцята обладнані внутрішніми вставками з пресованої мінеральної вати підвищеної щільності.

Для більшої ефективності роботи котла, у верхній частині передбачений отвір для встановлення вентилятора (також передбачена можливість монтажу в нижній боковій частині котла, а також в нижню дверку). При потребі робота котла контролюється блоком управління, який встановлюється на верхній кришці котла, або термомеханічним регулятором, що керує заслінкою регулювання повітря, яка вмонтована в нижні дверцята. Блок управління збільшує чи зменшує оберти вентилятора залежно від співвідношення заданої і поточної температури води на виході з котла. До блоку керування приєднується датчик температури води, що встановлюється на вихідному патрубку, або в окремий отвір під термодатчик на верхній кришці котла.

Зліва і справа на верхній кришці котла знаходяться два патрубки для монтажу регулятора. Також на кришці міститься патрубок для монтажу додаткового обладнання (група безпеки, термоманометр та ін.).

Котел працює за принципом нагріву води в системі опалення продуктами згорання твердого палива, що спалюються в топці котла.Процес горіння твердого палива відбувається на колосниковій решітці.

Процес подачі повітря для горіння відбувається двома способами:

• перший – за допомогою термомеханічного регулятора, коли повітря подається на решітку через заслінку на нижніх дверях котла;
• другий – за допомогою вентилятора, який керується блоком управління, коли повітря подається в камеру згорання системою мультифорсунок, які розміщенні безпосередньо в камері згорання, та в канал під колосникову решітку.

Характеристики котла твердопаливного Edelmet 14 кВт:

• Номінальна теплопродуктивність (потужність) котла: 14 кВт
• Площа поверхні теплообміну в котлі: 1,3 м²
• ККД: 85%
• Розміри топки (ВхШхГ): 430х390х370 мм
• Водяна ємність котла: 60 л
• Маса котла без води: 180 кг

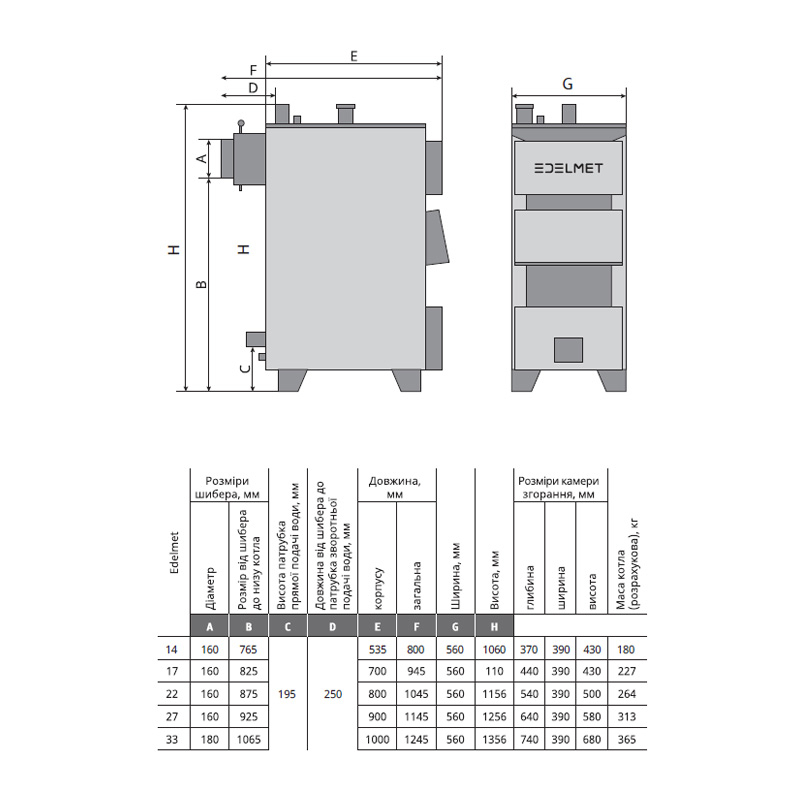

• Габарити котла (ВхШхГ): 1060х560х800 мм
• Гарантія: 60 місяців

Будова твердопаливного котла Edelmet 14 кВт:

1. Камера згоряння (топка)
2. Теплообмінник
3. Дверцята теплообмінника
4. Дверцята завантажувальні
5. Дверцята ревізійні
6. Патрубок прямої мережної води
7. Патрубок зворотної мережної води
8. Клапан подачі повітря
9. Штуцер під запобіжний кран
10. Боров
11. Шибер тяги топочних газів
12. Колосникова решітка
13. Заслінка
14. Водяна оболонка
15. Теплоізоляція корпуса
16. Місце для монтажу вентилятора
17. Штуцер зливу/наповнення води з котла
18. Штуцер під механічний регулятор тяги
19. Конденсатовідвід

Комплектація:

• котел в зборі: 1 шт.

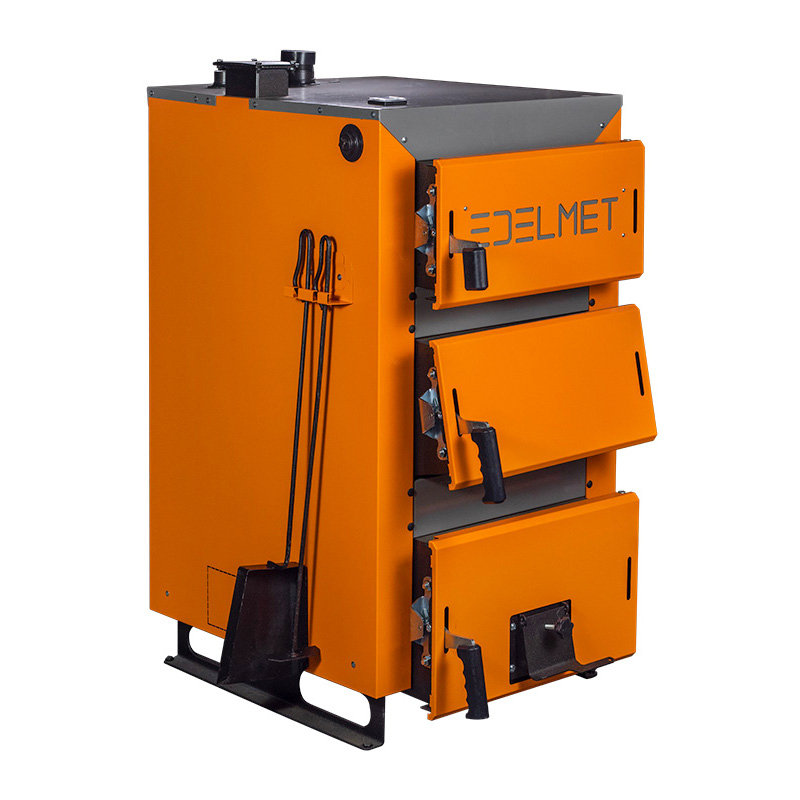

• комплект для чищення котла: шуфелька для золи, кочерга
• технічний паспорт: 1 шт
